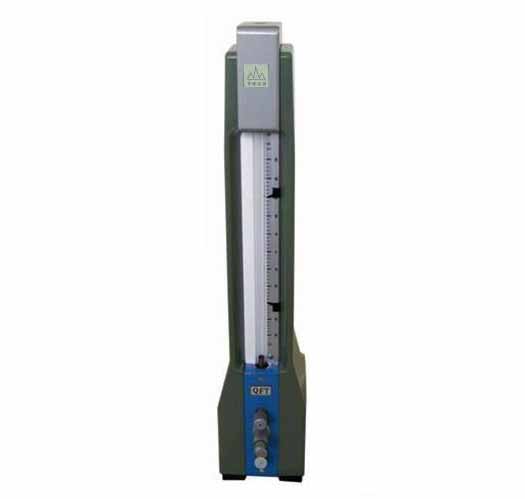

气动测量仪测量系统分类及应用范围

　　现在越来越多的机械化设备用到了生产当中，为了能做出更**的产品，很多的精密测量设备也诞生了出来，进一步推动了机械行业的快速发展。今天气动测量仪小编就来给大家讲一下气动测量仪测量分类及应用范围。

　　一、气动测量仪系统分类

　　1、背压泄流式系统

　　这种系统的特性赋予了它使用的多样性，不同气电测量系统都可以使用背压泄流系统，也是因为这种系统有极高的测量准确性和灵活性，许多量仪公司都将背压泄流法作为测量系统的重点。

　　2、背压系统

　　其实就是将背压泄流的泄流支路去掉，剩下的部件就是背压系统。它与背压泄流系统一样，需要使用校对规定进行标定校准，但它不具备但它不具备背压泄流系统广泛的适用性，它只能使用某些特定的调节放大器和测头进行小范围测量。

　　3、分差系统

　　这个系统可以被称为“平衡”系统，空气流被分成两条支路分别经过两个节流阀，一条是泄流支路，气流通过一个泄流阀后通入大气，这条支路上的压力同测量支路上的压力相平衡。这两条支路的差分是通过差分压力表传递的。

　　4、流量系统

　　正如之前讨论的简单的流量回路，空气流量的变化可以从浮子流量计上读出来，流量系统也是双校对规标定的系统，零位和放大倍率的调节范围由浮子流量计型号和尺寸决定，而不是只通过节流阀调节。

　　1、内径和外径

　　气动测量仪常被用于测量工件的孔内径和圆外径的尺寸或形状，两喷嘴气动测头—具有两个相对的喷嘴孔，常用于测量孔的内径，而两喷嘴的气动环规则主要用于测量外径。

　　2、平均值

　　多喷跟均匀分布在一个截面上的测量工具，可以为使用者完成平均值的测量。这种测量工具主要用于薄壁元件或特殊圆表面元件，喷嘴数目将取决于测量工具的大小，可以是4个、6个或更多。

　　3、直线度

　　气动测量仪常常应用于动态地测量孔的直线度或弯曲度。这种情况下，特制的气动测头能简单快速的检验工件的直线度。

　　4、平面度

　　固定工装上的气动喷嘴用于测平面度。工件在喷嘴上移动，这样就能方便快速的测出**的平面度。

　　5、垂直度

　　检测工件的垂直度，例如一个平面上的孔。通过 在被测孔中移动一个具有“Z”字形喷嘴的气动测头，根据背压的改变，测量出垂直度的变化。

　　以上就是小编给大家介绍气动测量仪测量分类及应用范围的全部内容，看得出来现在的这种**测量方式很受人们的欢迎。
